◎ 概述

电液动通风蝶阀是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。

生产过程种介质温度≤300℃公称压力0.1Mpa的管道上，用以连通、启闭或调节介质量。本类阀门在管道中一般应当水平安装。该阀采用本公司产品系列电(液)动回转器(电动头)、电液推杆、气缸驱动蝶阀完成启闭动作。本阀可进行现场控制，也可进行远距离集中控制，还可将信号输入计算机行程序控制，配置有:手动、电动、气动、电液动、设有手、电切换装置，必要时可以手动操作。详见本公司电(液)动回转器(电动头)样本说明书。

◎ 结构特点

1、采用中线式蝶板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。

2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响

◎ 工作原理

通风蝶阀分为手动和电动传动，可由电动机或者涡轮带动驱动执行机构，使板在90。范围内自由转动以

达到启闭或调节介质流量的目的。1、真空蝶阀。工作压力低于标堆大气历的蝶阀。 2、低压蝶阀。公称压力PN<1.6MPa的蝶阀。3、中压蝶阀。公称压力PN为2.5-6.4MPa的蝶阀。4、高压蝶阀。公称压力PN为10.0-80.OMPa的蝶阀

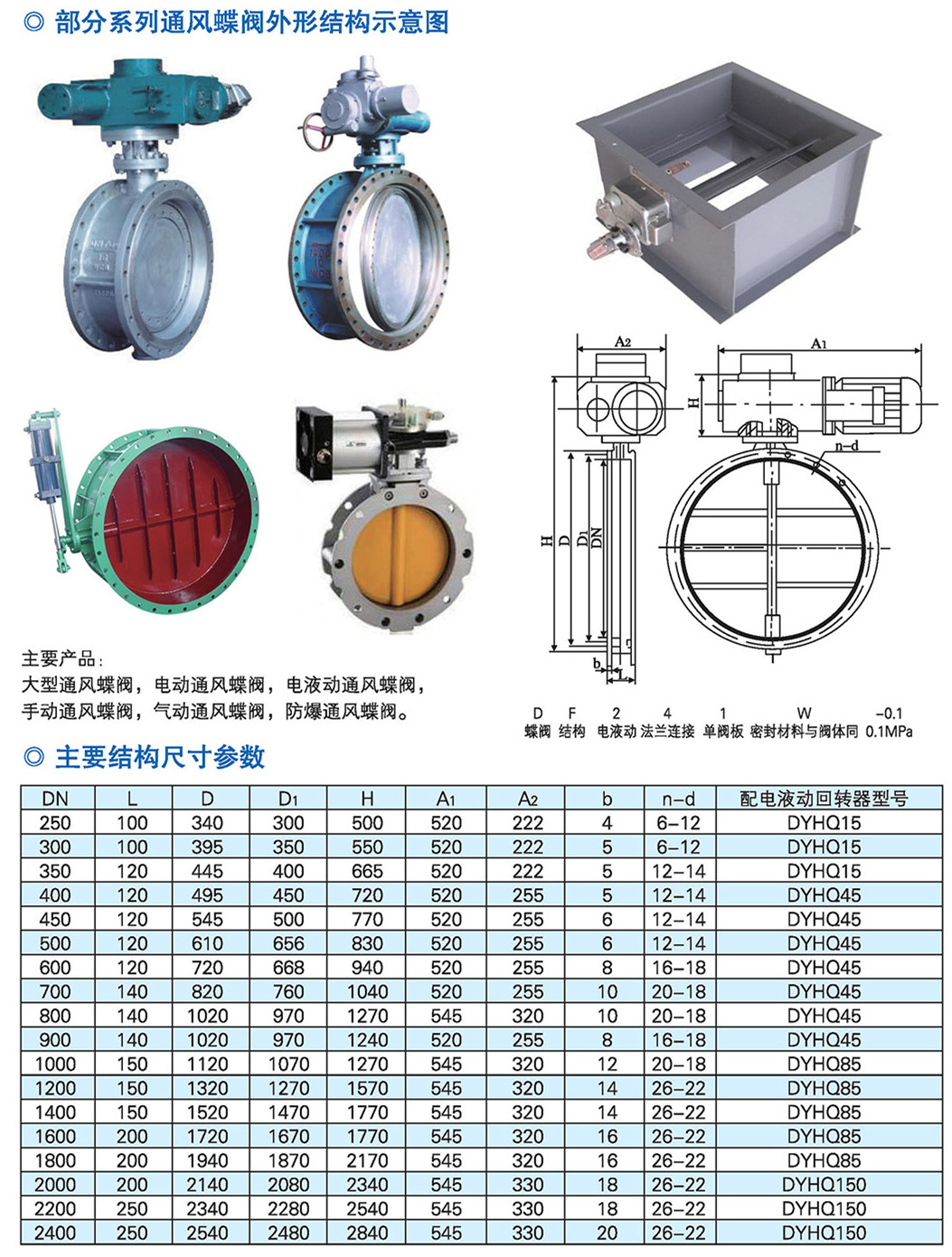

◎ 参数

公称通径DN(mm)50~2000

公称压力PN(Mpa)0.05 0.250.6

密封试验≤1.5%泄漏量

试验压力强度试验0.0750.3750.9适用介质煤气、含尘气体、烟道气等

适用温度-10度，还有零上250度

◎ 安装说明

1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准(通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍:试验持续的时间符合GB 50243要求。

3、通风蝶阀与管道的连接螺栓，安装时应按对角对方向多次拧紧，不得单件一次拧紧，以防受力不均而造成法兰连接处泄漏。

4、通风蝶阀安装时，应以蝶板处于关闭位置为宜，防止杂物进入阀腔搓伤密封面，用户要试压时，切要两端用法兰对夹装好后试压。

5、阀门与管道连接时，要求管道上使用对焊钢法兰或通风蝶阀专用法兰。如果采用平焊钢法兰时，必须要求法兰内孔与垫圈内孔一样大，以保证垫圈的有效密封面。

6、通风蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在第一次接通电源前，要先手动至关开位置的1/3初。并检查指示盘方向与阀门开启方向是否一致。
